Die Seele des Klangs: Anatomie und Charakter von Synthesizer-Filtern

Der Filter ist das Herzstück jedes analogen und digitalen Synthesizers. Er formt den Rohklang der Oszillatoren und entscheidet maßgeblich über die emotionale Wirkung eines Sounds. Für Toningenieure und Produzenten ist das Verständnis der technischen Grundlagen unerlässlich, um Klangfarben gezielt zu gestalten und nicht nur zufällig zu entdecken. Der vorliegende Artikel zerlegt die Funktionsweise von Filtern bis auf die Ebene der einzelnen Bauteile und zeigt auf, wie physikalische Strukturen das Hörerlebnis prägen.

Der Beitrag beginnt mit einer fundierten Einführung in das klassische Sallen-Key-Design. Dieses Schema bildet die Basis vieler bekannter Filtertopologien und erlaubt eine stabile Frequenzgangsteuerung. Autor Joker Nies erläutert hier, wie Widerstände und Kondensatoren in dieser Schaltung interagieren, um bestimmte Resonanzspitzen zu erzeugen. Anschließend widmet sich der Text der Steuerung mittels OTA (Operational Transconductance Amplifier). Diese Bausteine ermöglichen eine präzise und lineare Regelung der Cut-off-Frequenz, was für dynamische Filterbewegungen entscheidend ist.

Bauteile und ihre klanglichen Signaturen

Ein zentraler Aspekt der Analyse ist die Anordnung von Transistoren und Dioden in Leiter-Strukturen. Diese spezifischen Konfigurationen erzeugen nichtlineare Verzerrungen, die den charakteristischen „Warmth“-Effekt vieler analoger Filter ausmachen. Der Artikel vergleicht verschiedene Bauweisen und zeigt auf, wie kleine Abweichungen in der Bestückung große klangliche Unterschiede bewirken. Zudem wird der Blick auf digitale Filter gelenkt. Hier erklärt der Text, wie Algorithmen analoge Verhaltensweisen simulieren und wo die Grenzen dieser Simulationen liegen.

Besonders spannend sind die Ausführungen zu exotischen Filter-Varianten. Der Hordijk Twin Peak Filter wird als Beispiel für eine komplexe Resonanzstruktur vorgestellt, die zwei Spitzen im Frequenzgang erzeugt. Ebenso wird das Konzept des Filter-Morphs im kubischen Raum beleuchtet. Diese fortgeschrittenen Designs erweitern das Spektrum der Klanggestaltung über die klassischen Tiefpass- und Hochpass-Filter hinaus. Der Beitrag macht deutlich, dass Innovation in der Synthesizertechnik oft in der Abkehr von Standardlösungen liegt.

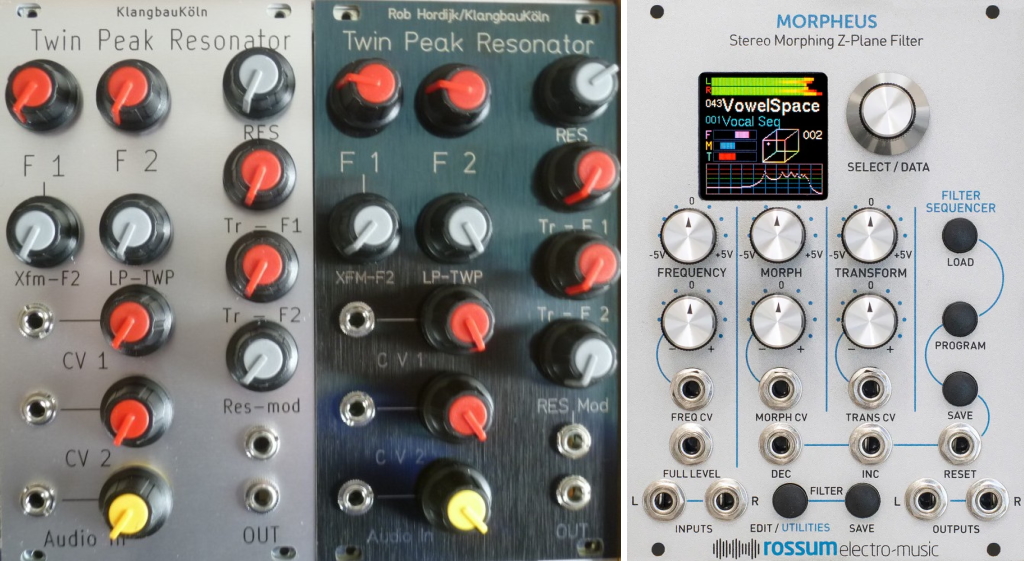

Links: Ein sehr vielseitiges Filter, entworfen von Rob Hordijk. Rechts: Morphen in einem kubischen Raum zwischen verschiedenen Filtermodellen mit Dem Morpheus Z-Plane Filter.

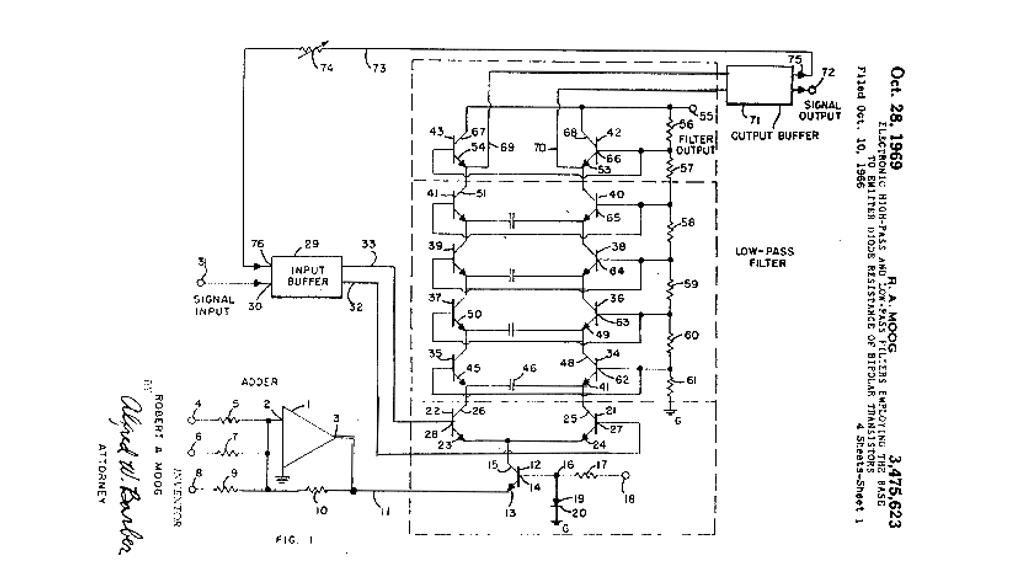

Robert Moogs Patentantrag zum Ladder-Filter.

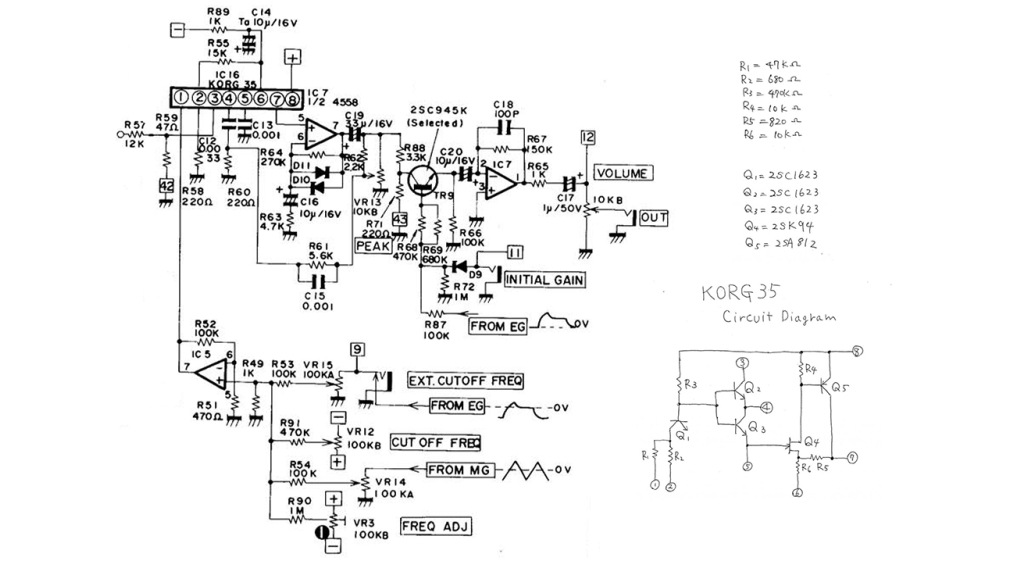

Der Korg-35 aus den 70gern mit fünf Transistoren und sechs Widerständen.

Was bestimmt den Charakter eines Filters?

Die abschließende Analyse fasst zusammen, welche Faktoren den unverwechselbaren Charakter eines Filters bestimmen. Es ist nicht allein die mathematische Ordnung des Filters, sondern die Summe aller nichtlinearen Effekte, der Bauteiltoleranzen und der Steuerkurven. Der Artikel zeigt auf, wie diese Parameter in der Praxis genutzt werden können, um einzigartige Sounds zu synthetisieren.

Für die tägliche Arbeit im Studio bietet dieses Wissen einen erheblichen Mehrwert. Produzenten verstehen so, warum ein bestimmter Filter einen Sound „knackt“ oder „singt“. Toningenieure können bei der Auswahl von Plugins oder Hardware-Modulen fundiertere Entscheidungen treffen. Der Beitrag verwandelt abstrakte Schaltungstheorie in anwendbares klangliches Werkzeug.

Dieser tiefgehende Einblick in die Filtertechnik ist empfehlenswert für alle, die die Mechanik hinter dem Klang verstehen wollen. Er verbindet historische Entwicklungen mit modernster Forschung und exotischen Neuentwicklungen.
